城市垃圾管道回收系統
系統描述
垃圾氣力管道輸送系統是一種高效、智能、衛生的全自動密閉垃圾收集方法，目前在國內的應用范圍十分有限，但在歐洲城市新建區及衛星城、世博會、體育運動村等大型城市發展區較為普遍使用，西班牙、葡萄牙兩國使用氣力管道輸送生活垃圾的普及率都已達到10%-20%，在亞洲的應用主要集中在日本、新加坡、韓國及香港。目前全球共有近千套垃圾氣力管道輸送系統在投入使用。這種系統對提高環境質量的作用已逐漸被認同。

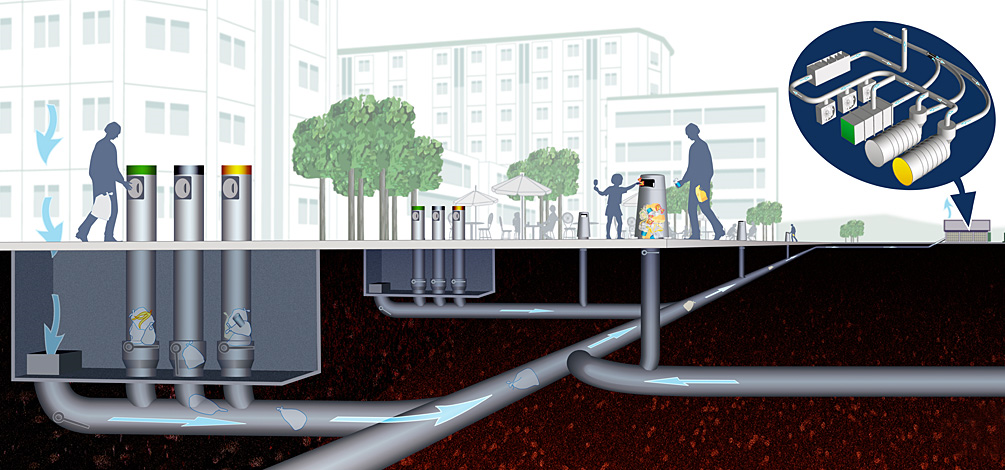

垃圾被丟入可回收或者不可回收投放口內（分為室內投放口與室外投放口），電腦程序控制清空輸送壓縮過程，運行時風機產生真空負壓，垃圾以70公里/小時的速度，通過密閉的管道網傳輸，將垃圾抽吸到收集中心。每次清空一類垃圾。垃圾被導入相應類別集裝箱內，并不斷被推板壓縮機擠壓濃縮，待整個箱體被裝滿后有專用的密閉鉤臂卡車運走。傳送垃圾后的氣流經過多級除塵、除臭過濾清潔，達到環保標準后高空排放。這套系統還可以通過增設末端儲存系統來實現多種垃圾的分類投放與存儲。系統組成主要有：室內外垃圾投放口、輸送管道、吸氣閥、排放閥，控制閥、垃圾收集分離中心、垃圾壓縮中心、智能控制系統等。
城市垃圾負壓密閉管道輸送收集系統用于替代傳統的人工垃圾投放收集裝置與中轉站，該系統為全封閉運行，采用羅茨真空泵或高壓離心風機為系統動力源，產生的垃圾通過埋于地面下的管徑為DN200-500 的輸送管道進行輸送；管道內的垃圾來自于地面上的若干個封閉式垃圾投料箱，該投料箱與常規投料箱類似為封閉式可以通過頂部或側面的活動門進行垃圾的投放；但該投料箱內部采用光電或重力檢測裝置對所投放的垃圾量進行判斷是否立即輸送或按照預定時間進行輸送，該投放裝置上亦可由管理人員進行按鈕選擇立即輸送或由系統默認定時定量輸送；由于垃圾具備可回收、不可回收或危險廢棄物等類別，因此可以在投放處設置分類垃圾投放箱，如果是可回收垃圾則自動輸送至可回收分離器終端，如果是不可回收則自動輸送至不可回收分離器終端，如果是危險廢棄物則自動輸送至危險廢棄物分離器終端；在物料分離過程中由于會有氣固兩相流進行分離因此系統中的氣體的異味如果直接排放將會影響空氣環境，系統運行中產生的末端排氣可以進行廢氣收集與過濾，使得排放的空氣達標符合排放標準；終端分離器產生的蓬松狀態的或散裝的垃圾通過閥門卸出后由于體積較大，因此該分離器底部配備有專用的液壓式垃圾擠壓機，分離出來的垃圾在進入到擠壓機后，擠壓機會根據進入量會定期進行擠壓，其瞬間產生的擠壓力可達200-500T，可以將蓬松狀態的物料濃縮至原有體積的五分之一或更小，當該擠壓機容量裝滿時可以通過程序發出報警提醒通知相應工作人員進行儲存箱的更換與裝運。
該系統除垃圾投放口外其余裝置均可位于地面下，終端垃圾壓縮房可以位于地下室內以減少噪音排放及占用地面空間。系統的運行方式為智能化運行方式可以根據垃圾投放量的多少或分時段進行開啟，風機的動力系統可以組合起停或動力系統的優化分配以節約能源；上述系統可以收集若干平方公里 以上范圍內所產生的垃圾，投料口數量可以多達上百數千個，整個系統運行操作維護人員僅需2 -4人即可。
通過安裝在小區內地面上垃圾投放口，單元樓層內垃圾投放口的數百成千個投放點進行垃圾的投放存儲，所有的垃圾最終的輸送均通過埋設于地面下的若干條輸送管線輸送至地下室的集中收集點，并最終進行垃圾的分離、歸類與壓縮與氣體的過濾。地面上的垃圾投放箱，設置成可以區分所投放垃圾的種類，如可回收與不可回收，便于末端收集系統的歸類收集。
